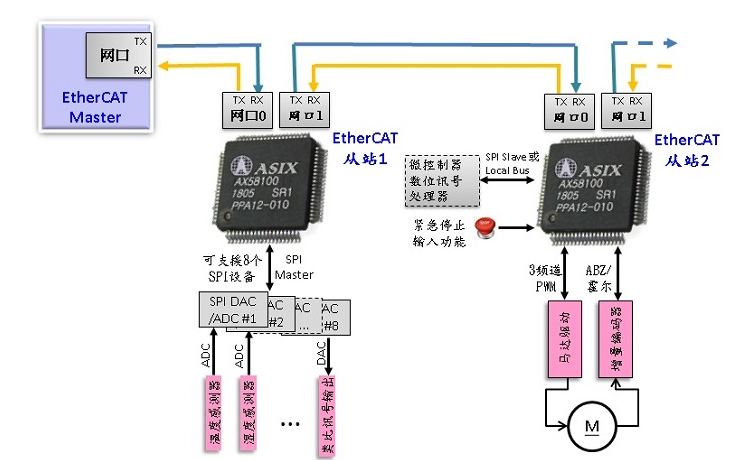

AX58100是針對那些需要支持EtherCAT標準通信功能的工業現場總線產品應用。 AX58100是一款2/3端口的EtherCAT從站控制器（ESC）并集成兩個可同時支持銅線和光纖工業以太網應用的快速以太網PHY。AX58100可與所有支持標準EtherCAT協議的系統(如CoE/FoE/VoE/等等)相互連結運作。AX58100還提供兩種過程數據接口 (PDI)，Local Bus接口和SPI Slave接口，客戶可透過這些接口將AX58100連接到外部傳統MCU/DSP工業控制機臺以支持EtherCAT功能。AX58100提供客戶一個簡單設計，經濟有效的EtherCAT工業以太網從站解決方案，可適用于各種實時自動控制產品應用，如工業自動化，馬達/運動控制，數字 I / O控制，模擬數字轉換器(ADC)/數字模擬轉換器(DAC)控制，傳感器數據采集，機器人轉軸控制等等。

AX58100提供一個三通道PWM控制器或一個步進控制器，一個用于閉環控制的增量/霍爾編碼接口，一個SPI Master接口用于SPI裝置數據采集和輸出，32個適用于工業實時I/O控制應用的數字控制I/O，以及一個I/O Watchdog提供監測I/O狀態來做適當處置以確保產品功能的安全性。

AX58100提供兩種過程數據接口 (PDI)，Local Bus接口和SPI Slave接口，可透過這些接口將AX58100連接到外部傳統MCU/DSP工業控制機臺以支持EtherCAT功能。AX58100有兩個內存空間，分別對應到ESC內存和Function緩存器，設計人員可以透過芯片選擇腳位來決定存取哪一個內存空間。內部網橋會根據設定的同步條件來自動同步ESC內存與功能緩存器的內容，提供EtherCAT Master來遠程控制AX58100的功能 (PWM，SPI Master等)。 AX58100將ESC和應用程序中斷事件反應在中斷狀態緩存器，并透過條件或邊緣中斷觸發模式來通知外部MCU/DSP來管理這些ESC和應用程序中斷事件。

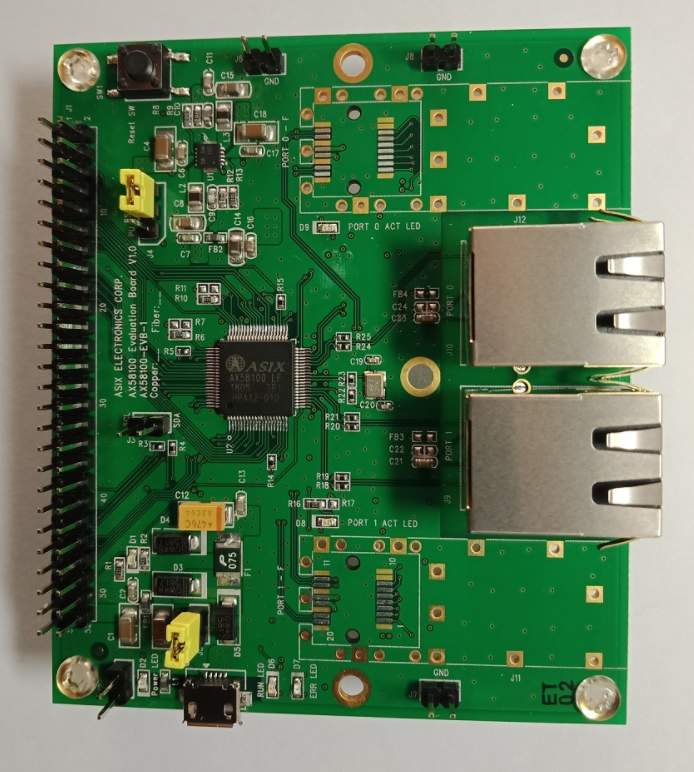

提供測試板
